Этот индикатор радиоактивности весьма полезная вещь в наше время
событий на Украине и приведения ядерных сил ВС РФ в особый режим.
В качестве детектора радиоактивного излучения используется счетчик Гейгера-Мюллера
с самогашением. Данный счетчик реагирует в основном на гамма-кванты и в какой-то мере на бета-излучение.
В качестве источника тока применена батарея типа "Крона" 9 В. В схеме из этого напряжения получают
стабилизированное напряжение 5 В. Кроме этого от 9 В работает узел звуковой индикации. 5 В предназначены
для питания всей остальной цифровой части схемы индикатора и конвертора. Конвертер преобразует 5 В в напряжение питания
счетчика Гейгера-Мюллера 400 В. Попадание гамма-кванта в счетчик вызывает электрический импульс, который
поступает в цифровой узел, где производится их счет в течение примерно 30 секунд. Время счета
выбрано таким образом, что количество импульсов за это время совпадает с интенсивностью радиоактивного излучения,
выраженной в единицах мкР/ч. Индикация попадания в счетчик Гейгера каждого кванта и итоговой интенсивности излучения
обеспечивается цифровым индикатором и звуковым усилителем. Структурная схема, соответствующая этому описанию приведена
на рисунке 1. На остальных рисунках приведены электрическая принципиальная схема и фотографии платы.
Производитель Алекс сэкономил на позиционных обозначениях, поэтому пришлось их проставить самому в процессе
изучения схемы (реверс-инженеринга).
Когда этот конкретный экземпляр попал к нам в лапы , то при включении несколько секунд была
видна странная индикация и звуки. Ток потребления 10 секунд был 14 мА, потом вырастал до 150 мА.
В WWW паутине схемы не нашел, поэтому открываем, изучаем, рисуем схему,
измеряем напряжения.
Видим на выходе DA1 78L05 странное напряжение 5,6 В, меняем ее - видим 5 В.
Смотрим работу прибора - ОК. Радуемся, измеряем излучение в квартире, гараже, на даче: 5-15 мкР/ч.
Около щебенки на дороге до 25 мкР/ч.
P.S. Для перфекционистов производителем в приборе предусмотрено тестирование:
- прикладываем магнит сбоку слева между названием прибора и крышкой-включателем;
- сдвигаем включатель, слышим музыку, убираем магнит, видим последовательно сообщения: ПРО,ПЗУ,21;
- прикладываем магнит и видим: ОЗУ, РЕГ, сигналы как в компьютере хищника в фильме "Хищник", потом 123,456,789, непрерывный звуковой сигнал;
- поздравляю - все типа ОК.
Рис. 1 – Cхема электрическая структурная QUARTEX RD-8901
Рис. 2 – Cхема электрическая принципиальная QUARTEX RD-8901
Рис. 3 – Cхема электрическая принципиальная QUARTEX RD-8901 продолжение

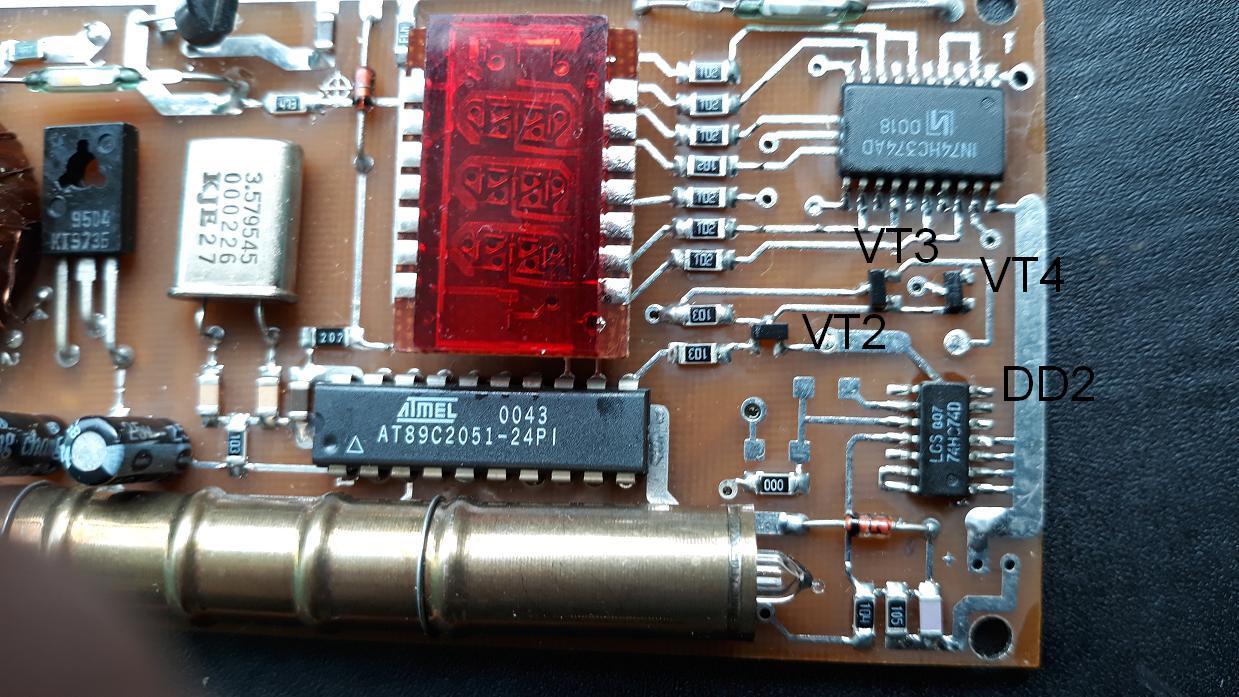

Рис. 4 – Верхняя сторона платы

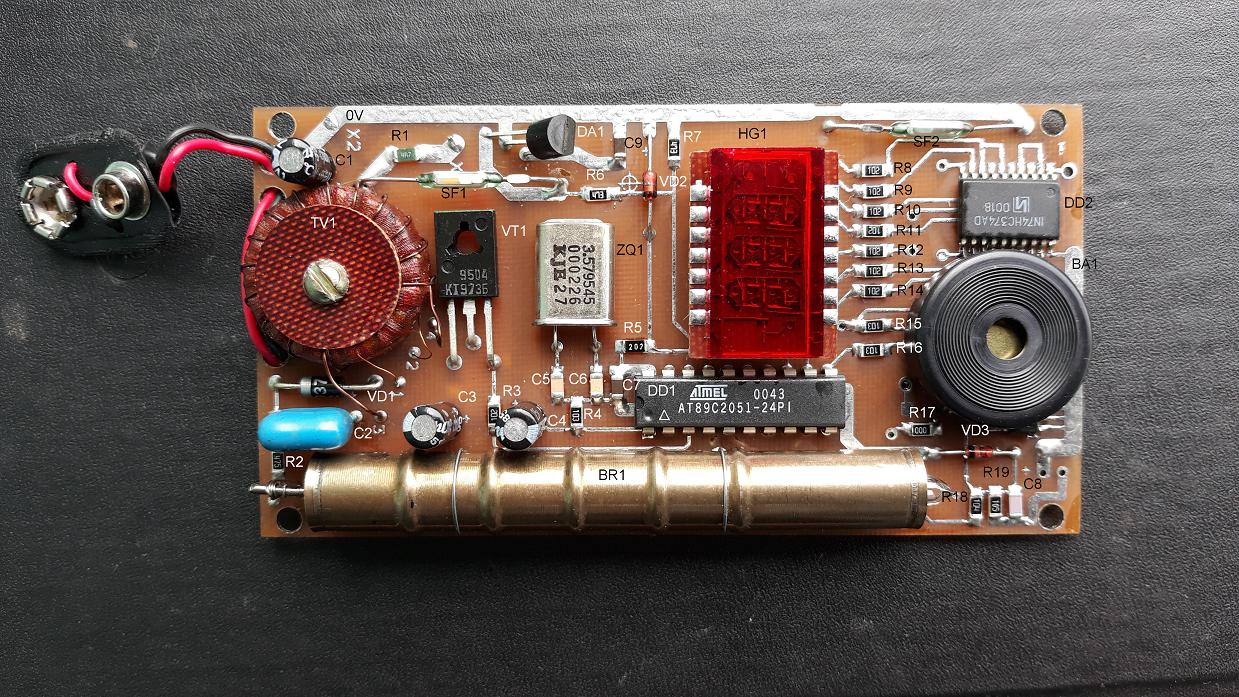

Рис. 5 – Верхняя сторона платы без излучателя ВА1

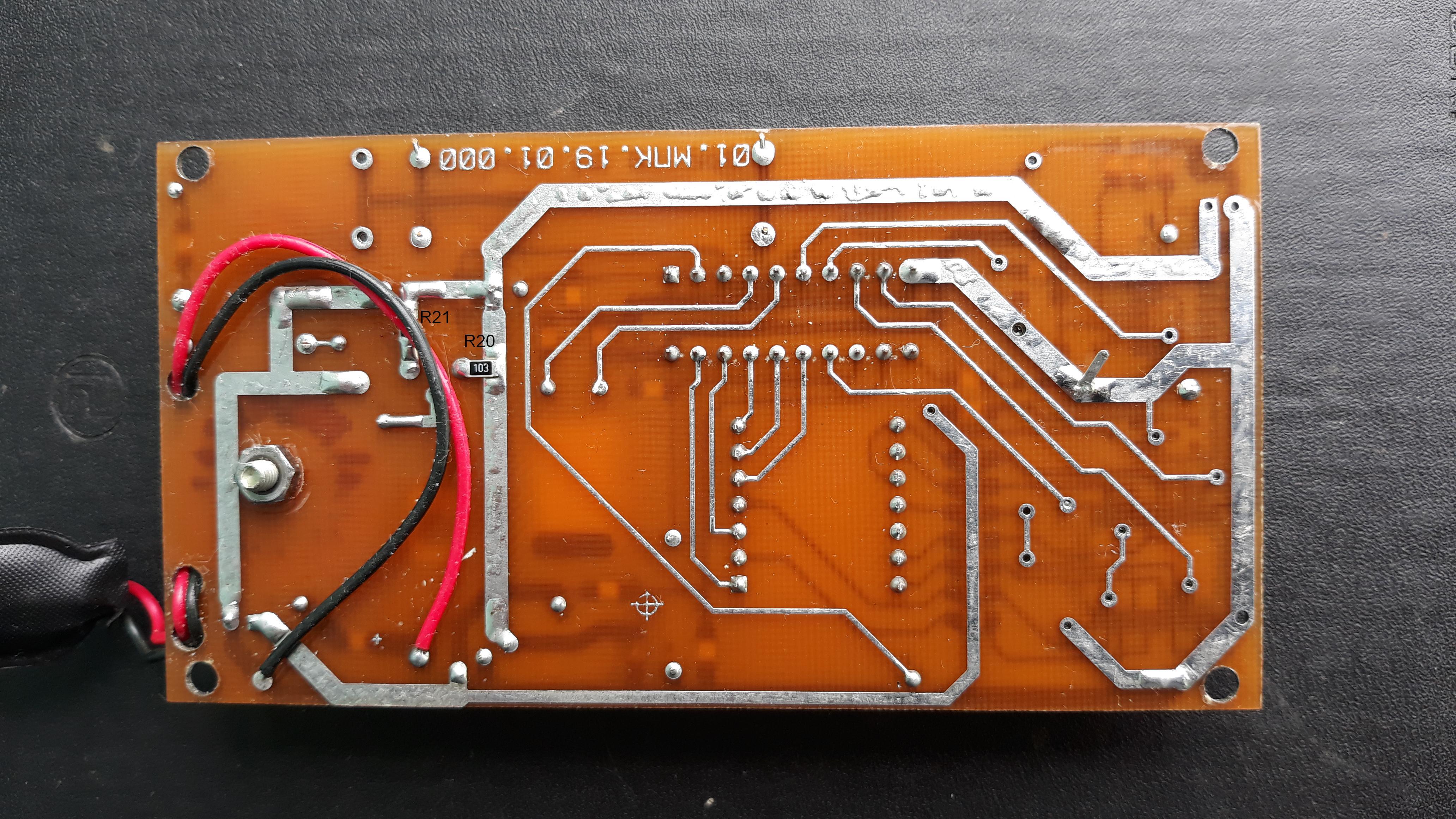

Рис. 6 – Нижняя сторона платы
